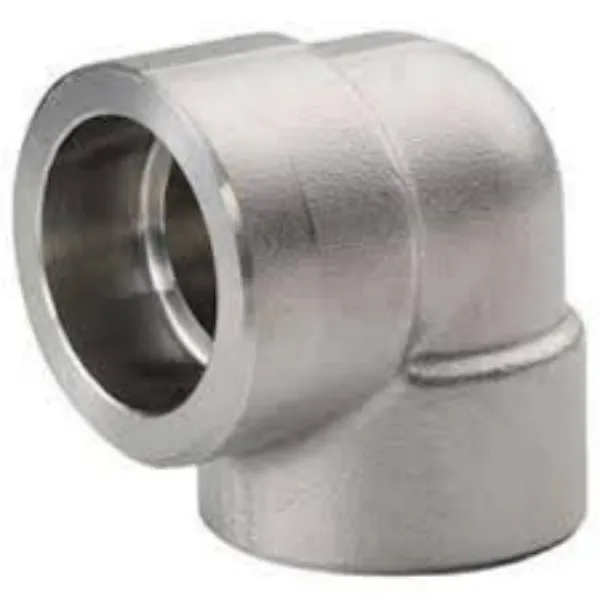

Колено под сварку враструб
Кованое колено под приварку с раструбом ASME B16.11 доступно под углом 90 и 45 градусов, которое используется для соединения трубы ASME с фитингами или клапанами посредством сварки углового уплотнения. Вес небольшой из-за небольших габаритов. И имеет множество характеристик, таких как надежность, долговечность и точность размеров. Существует 3 класса давления: класс 3000, 6000 и 9000.
Колено класса 3000: для использования со стальной трубой Sch 80.
Колено класса 6000: для соединения со стальной трубой Sch 160.
Колено класса 9000: для соединения со стальной трубой Sch XXS.
Фитинги с раструбной сваркой — это семейство фитингов, кованых под высоким давлением, которые используются только в сочетании с трубами ANSI и доступны в том же диапазоне размеров.
Несмотря на то, что между формами этих двух сварных швов есть некоторое сходство, раструбный сварной шов по-прежнему считается отличным от углового сварного шва.
Спецификация фитингов с раструбной сваркой ASME B16.11
| Форма | Прямые и переходные фитинги |
| Диапазон размеров | 1/8" - 4" / ДУ6 - ДУ100 |
| Номинальное давление | Класс 3000 фунтов, 6000 фунтов, 9000 фунтов |
| Стандартный | АСМЭ Б16.11, BS3799 |
| Углеродистая сталь | АСТМ А105/А105Н, АСТМ А350 ЛФ2/ЛФ3, А694 Ф42/46/56/60/65 |
| Легированная сталь | ASTM A182 F11/F12/F5/F9/F91/F92/F22 |
| Нержавеющая сталь | ASTM A182 F304/304L/304H, F316/316L, F310S, F317, F347, F904L |
Маркировка и проверка оцинкованного колена под сварку враструб
Пакет коленчатых фитингов с раструбной сваркой
Упакуйте все колена SW в картонные коробки.
Наклейте этикетку на все коробки.
Поместите коробки в деревянный ящик.
Сделайте отметку об отправке на деревянной коробке.
ASME B16.11 Размеры колена под сварку враструб
| DN | НПС | B | G | C | |||||||
| 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | ||||||
| авеню | мин | авеню | мин | авеню | мин | ||||||
| 6 | 1/8 | 10.9 | 2.41 | 3.15 | - | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 8 | 1/4 | 14.3 | 3.02 | 3.68 | - | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 10 | 3/8 | 17.7 | 3.20 | 4.01 | - | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 15 | 1/2 | 21.9 | 3.73 | 4.78 | 7.47 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 |
| 20 | 3/4 | 27.3 | 3.91 | 5.56 | 7.82 | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 25 | 1 | 34.0 | 4.55 | 6.35 | 9.09 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 32 | 11/4 | 42.8 | 4.85 | 6.35 | 9.70 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| 40 | 11/2 | 48.9 | 5.08 | 7.14 | 10.15 | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 50 | 2 | 61.2 | 5.54 | 8.74 | 11.07 | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 65 | 21/2 | 73.9 | 7.01 | - | - | 8.16 | 7.62 | - | - | - | - |
| 80 | 3 | 89.9 | 7.62 | - | - | 9.52 | 8.30 | - | - | - | - |
| 100 | 4 | 115.5 | 8.56 | - | - | 10.69 | 9.35 | - | - | - | - |
1) Равномерная толщина вокруг отверстия раструба не должна быть меньше среднего значения, толщина на частичных участках может быть мин. один.
2) Учитывая допуск наружного диаметра трубы, диаметры некоторых раструбных отверстий могут быть немного больше указанных в В16.11.
3) Если размеры соединительных трубок не соответствуют указанным в настоящем каталоге, размеры соединительных трубок должны быть указаны в закупочной спецификации.
4) Когда фитинги являются переходными, размеры конструкции должны быть такими же, как у прямых фитингов, а BJD должен быть обработан согласно соответствующим переходным концам.
5) Фитинги также могут быть изготовлены в виде смешанных соединений SW и THRD.
